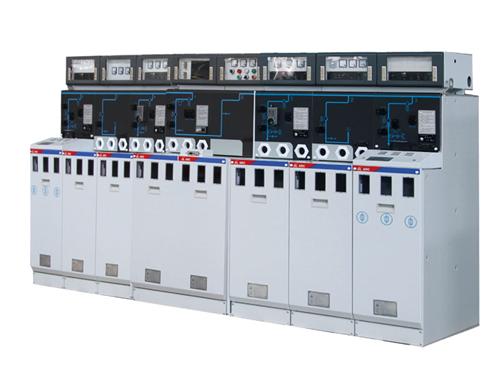

高壓固體絕緣開關柜是采用固體絕緣材料作為主絕緣介質的開關柜。將真空滅弧室及其導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊。在人可觸及的模塊表面涂覆有導電層或半導電屏蔽層并直接可靠接地，最大程度上確保了人身安全。由于采用全密封的固體絕緣介質而不再采用SF6，固體絕緣柜具備尺寸緊湊、環境適應能力強、環保等優點。

　　1、高壓固體絕緣開關柜技術參數及結構形式

　　高壓固體絕緣環網柜額定電壓等級為12kV，額定電流等級為630A、1250A，目前市場上的固體絕緣開關柜額定電壓等級集中在12kV，額定電流集中在630A，目前已有公司開發出36kV電壓等級的固體絕緣開關柜，但是從市場角度來看，不具備成本優勢，隨著技術參數等級的升高，固體絕緣開關柜的柜體尺寸、成本都急劇上升。

　　高壓固體絕緣開關柜按三相正面布置方式分兩種。第一，左中右方式，三相左中右布置，該布置方式為目前市場主流方式。第二，前中后方式，開關三相前中后布置，該布置方式為目前較少。

　　固體絕緣開關柜按照三相是否分離分為兩種。第一，分相式，三相采用固體絕緣材料分相包覆后涂敷接地屏蔽層，最大程度避免了內部燃弧故障的發生。第二，整體式，三相整體采用固體絕緣材料包覆后涂敷接地屏蔽層。

　　2、高壓固體絕緣開關柜相關技術

　　固體絕緣技術是指利用固體絕緣材料將主導電回路包覆封裝為封閉模塊，固體絕緣材料除用以隔絕不同電位導電體電氣作用，還兼具支撐、散熱、連接等機械作用。

　　在選擇固體絕緣材料時，應綜合考慮材料的環境適應性、導熱性、收縮率、玻璃化溫度等，固體絕緣開關柜目前主要采用環氧樹脂材料作為絕緣和支撐，采用硅橡膠材料實現界面絕緣或作為緩沖層。在進行固體絕緣結構設計時，除了滿足工藝、組裝、維護等需求，還應考慮采用設置屏蔽、優化電極和結構等措施來合理分布電場，從而提高絕緣介質的絕緣強度，這就涉及到對屏蔽層和局部放電的要求。

　　2.1、高壓固體絕緣環網柜內屏蔽層

　　根據技術條件定義“人可觸及的模塊表面涂覆有導電層或半導電屏蔽層并可直接可靠接地”。固體絕緣表面涂覆接地的導電層或半導電屏蔽層，具有以下優勢，第一，如果固體絕緣開關柜采用分相設計，由于三相之間采用環氧樹脂完全隔離，并且表面涂覆有接地屏蔽層，可最大程度防止環網柜發生相間短路故障。第二，提高了環境適應能力，實現了免清理維護。

　　2.2、固體絕緣局部放電

　　局部放電測量可以檢測固體絕緣的內部缺陷，但是檢測結果與預期壽命并沒有可量化的對應關系。固體絕緣開關柜運行經驗少，可供借鑒的試驗資料少，又鑒于固體絕緣材料的非自愈性，技術條件對局部放電量進行了嚴格的規定，“斷路器柜或負荷開關柜的局部放電量應≤20pC(1.2Ur下測量值)”。
