常用低壓開關柜的區別，開關柜的型號是很多種的，選擇性主要還是決定于在什么項目，確定的什么樣的供電方案，然后選擇用什么型號開關柜?，F(xiàn)將GGD、GCK 、GCS、MNS開關柜之間的區別羅列出來，供大家參考

　　a)、 GGD、GCK 、GCS、MNS開關柜區別

　　1>GGD是固定柜，GCK、GCS、MNS是抽屜柜;

　　2>GCK柜和GCS、MNS柜抽屜推進機構不同;

　　3> GCS柜只能做單面操作柜，柜深800mm;

　　4>MNS柜可以做雙面操作柜，柜深1000mm。

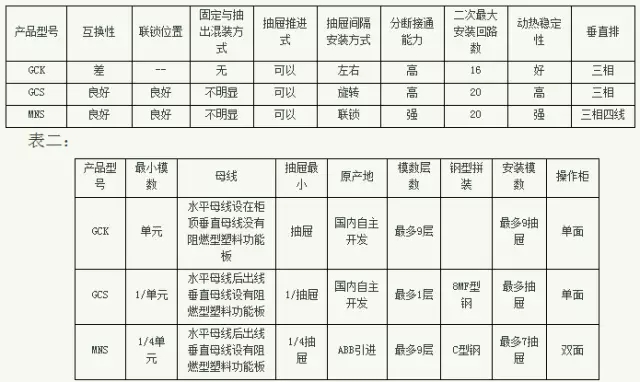

　　b)、幾種型號的異同點

　　c)、模數、母線、抽屜的區別

　　1>模數：GCK最小抽屜單元模數;GCS最小抽屜單元1/模數;MNS(進口ABB技術)最小抽屜單元1/4 模數。

　　2>母線：MNS和GCS的水平母線都是后出線與前左的抽屜單元、前右的電纜出線室有隔板隔開，他們的垂直母線是組裝在阻燃型塑料功能板中更可靠。而GCK水平母線是設在柜頂上，垂直母線沒有阻燃型塑料功能板，電纜出線可后出，也可做成右側電纜室出線，但抽屜推進機構和GCS、MNS不同，比較簡單。

　　3>抽屜：GCS最小只能有1/抽屜，MNS有1/4抽屜，MNS抽屜另有聯鎖機構，而GCS只是開關本身有。

　　d)、GCS與MNS的區別

　　1>原產地不同：

　　GCS是國內自主計開發的。MNS是從ABB公司引進的。GCS是從96年開始投放市場，很多方面都是仿照MNS，例如水平母線，進出線方式等。

　　2>鋼型拼裝不同：

　　GCS是由8MF(KS)型鋼拼裝而成，而MNS是由C(KB)型鋼拼裝的。從強度上講GCS要優于MNS。但是從美觀上講， MNS要比GCS好看，很多廠家都采用C型材做GCS。GCS原始設計最大電流只能做到4000A，而MNS可以達到更高，經過很多改進GCS現在達到6300A。

　　3>抽屜機構不同：

　　GCS采用旋轉推進機構(CJG-1~3)，而MNS采用的是大聯鎖。相比之下GCS抽屜比MNS抽屜插拔更省力一點。

　　4>安裝模數不同：

　　MNS柜安裝模數是25mm而GCS是20mm;GCS最多可做1層抽屜，MNS可以做9層;MNS可以做雙面柜(正反兩面均裝抽屜)而GCS不能; GCS最多可做個抽屜，而MNS可做7個抽屜(GCS沒1/4單元抽屜而MNS有);MNS在小電流方面有優勢，而GCS在大電流方面有一些優勢。

關于常見低壓開關柜GCS、GGD、GCK和MNS間有哪些區別的介紹就到這了，想了解更多低壓柜的知識，歡迎關注紫電電氣官網。
