KYN28高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在12kV的電氣產品，主要包括高壓斷路器、接地開關、互感器等。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。那么它的主電源柜停送電具體操作流程是怎樣的呢？

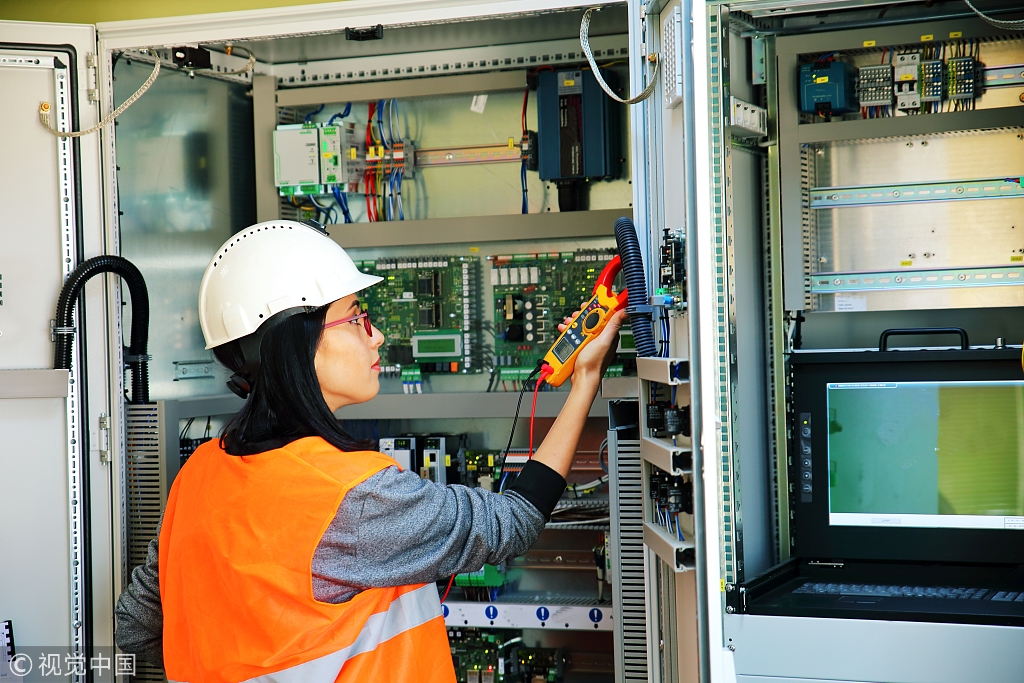

（圖|視覺中國，kyn28開關柜--主電源柜停送電操作流程介紹）

　　KYN28高壓開關柜主電源柜送電操作的七個步驟

　　1. 關閉所有柜門及后封板并鎖好。

　　2. 推上轉運小車并使其定位，把斷路器手車推入柜內并使其在試驗位置定位，推斷路器時需把斷路器兩推拉把手往中間壓，同時用力往前推(往柜內推)，斷路器到達試驗位置后，放開推拉把手，把手應自動復位。手動插上航空插，關上手車室門并鎖好。

　　3. 觀察上柜門各儀表、信號指示是否正常。(正常時綜合繼保電源燈亮，斷路器分閘指示燈和儲能指示燈亮，如所有指示燈均不亮，則打開上柜門，確認各母線電源開關是否合上，如已合上各指示燈仍不亮，則需檢修控制回路。)

　　4. 將斷路器手車搖柄插入搖柄插口并用力壓下，順時針轉動搖柄，約20圈，在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄，此時手車處于工作位置，航空插頭被鎖定，斷路器手車主回路接通，查看相關信號。(因主電源與備用電源設置機械連鎖，當主電源斷路器在工作位置時，備用電源斷路器必須在實驗位置)

　　5. 觀察帶電顯示器，確定外線電源已送至本柜。(帶電顯示器面板顯示燈亮表示外電源已送至本柜斷路器下觸頭。如帶電顯示燈不亮，則需先送外電源至本柜。)

　　6. 合轉換開關使斷路器合閘送電，同時儀表門上紅色合閘指示燈亮，綠色分閘指示燈滅，查看其它相關信號，一切正常，送電成功。(操作分、合轉換開關時，把操作手柄順時針旋轉至面板指示合位置，松開手后操作手柄應自動復位至預合位置。)

　　7. 如斷路器合閘后自動分閘或運行中自動分閘，則需判斷何種故障并排除后才可按以上程序重新送電。(當線路故障斷路器分閘后，會發聲光報警，即面板紅色故障指示燈亮，同時信號屏故障鳴響。此時觀察綜合繼保，如保護跳閘燈亮，則故障為線路過流，在故障檢修時可按信號屏復歸按鈕取消鳴響，在檢修完畢后，需按綜合繼保面板復歸按鈕手動復位綜合繼保。)

　　kyn28型高壓柜主電源柜停電操作的五個步驟

　　1. 觀察所有柜相關信號，確認所有出線柜斷路器均處于分閘位置。

　　2. 分轉換開關使斷路器分閘停電，同時儀表門上紅色合閘指示燈滅，綠色分閘指示燈亮，查看其它相關信號，一切正常，停電成功。(操作合、分轉換開關時，把操作手柄逆時針旋轉至面板指示分位置，松開手后操作手柄應自動復位至預分位置。)

　　3. 將斷路器手車搖柄插入搖柄插口并用力壓下，逆時針轉動搖柄，約20圈，在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄，此時手車處于試驗位置，航空插鎖定解除，打開手車室門，手動脫離航空插。(手車主回路斷開)

　　4. 觀察帶電顯示器，確認不帶電方可繼續操作。(進線柜下門有電磁鎖強制閉鎖，只有在進線端不帶電時方可解鎖，但在進線端帶電時也可用鑰匙緊急解鎖。進線斷路器分閘并不代表進線柜不帶電，如外電源沒停，此時電纜室是帶高壓電的，強行進入有生命危險。)

　　5. 打開下門，驗電(必需驗電)，放電(必需放電)，掛接地線(必需掛接地線)，維修人員可進入維護、檢修。

關于kyn28開關柜--主電源柜停送電操作流程的介紹就到這了，想了解更多kyn28高壓柜的信息，歡迎關注湖北紫電電氣官網。
