真的就這么簡單|教你如何干燥變壓器。我們知道但凡是電氣元件，使用時或多或少會受到潮氣的影響，這樣就會有一定的危險，特別是回潮天氣或是在潮濕的壞境下，觸電事故時有發生。配電變壓器受潮后對它的使用形成也會造成很大的影響，如果保養不到位，也可能會引發各種故障。那么變壓器受潮后該怎么進行保養干燥呢?

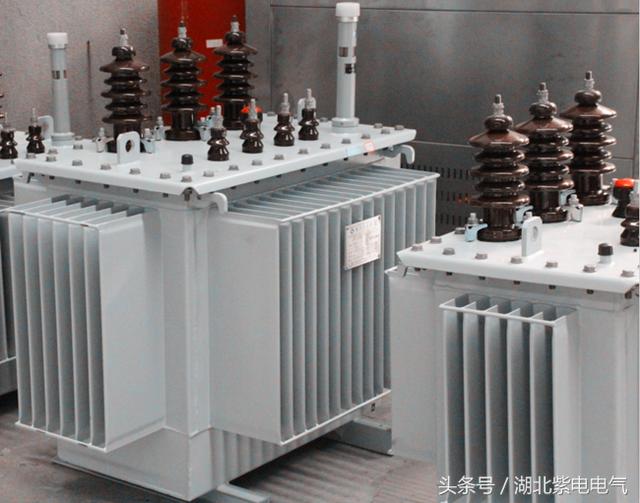

　　配電變壓器，配圖來源：東方IC

　　變壓器哪些情況下，需要進行干燥處理

　　(1)變壓器在更換繞組或處理絕緣缺陷以后

　　(2)經測試證明絕緣已經受潮,不小于規定值時

　　(3)在油箱內或器身上發現有受潮跡象

　　(4)如果器身在空氣中停留的時間超過規定,應根據檢修前后的絕緣性能測試值,按大修后規定數值判斷是否需要干燥

　　油浸式變壓器

　　(5)新安裝的變壓器不滿足條件時,應進行干燥

　　(6)器身在空氣中停留時間超過規定,但尚未超過48小時,可輕度干燥

　　(7)110kv及以上未裝儲油柜的變壓器,無論是否帶油運輸,如發現油箱密封不良,在內部尚未發現水跡時

　　(8)不帶油運輸?shù)淖儔浩鳉堄蛽舸╇妷旱陀谝?guī)定時

　　(9)絕緣性能略低于規定值時

　　(10)不帶油運輸?shù)淖儔浩?從發貨日起,超過6個月(規定為3個月內注油)未注油

　　(11)帶油但不裝儲油柜運輸?shù)淖儔浩?從發貨日起,應在3個月內裝上儲油柜并將油注足,否則應在油內輕度干燥

　　處理配電變壓器受潮方法

　　1、吸濕器干燥處理。吸濕器也稱“呼吸器”,它是為清除和干燥由于變壓器溫度變化而進入儲油柜的空氣中的雜質和潮氣,以保證變壓器油的絕緣強度。吸濕器按結構分為吊式和座式兩類。通過連通管裝在儲油管下,吸濕器內裝有2.7-7mm顆粒狀的硅膠(也有用活性氧化鋁的),下部帶有盛油器,用于過濾清除吸入空氣中的雜質和水分,硅膠受潮到一定程度時,由藍色生成粉紅色。硅膠受潮后干燥處理的方法為:在120-140℃高溫下干燥4-6h,使水分蒸發即成藍色。吸濕器按照填充硅膠的容量,根據變壓器重量使用。

　　配電變壓器房

　　2、加熱升溫和排潮。根據變壓器容量大小和結構形式的不同而決定，現場進行變壓器干燥時加熱升溫的方法，可采用油箱鐵損或短路鐵損及熱油噴淋方法進行。排潮方法分為抽真空和不抽真空2種。但這種干燥處理易受現場條件限制，往往難以實施，需要較長時間停電，也易造成變壓器絕緣的非正常老化。

　　3、利用變壓器正常運行時產生的空載損耗和負載損耗作為變壓器干燥處理的發熱源，變壓器絕緣紙中的水分逐步滲透到變壓器油中，利用在線濾油裝置除去變壓器油中的水分，然后變壓器油通過進口過濾器進入真空容器內，利用真空壓力噴嘴作用將變壓器油噴出，借用壓力噴嘴噴出油膜中的氣體和水蒸氣轉移到空氣中的作用，從而完成絕緣油的脫氣和脫水過程。凈化后的油收集在容器底部，并經過濾芯過濾后重新注入變壓器。操作過程中，應在回油過濾器的下部裝設一個容器及相應的閥門，用來檢測和排出氣泡，以防止氣體進入變壓器。這種處理方法，具有停電時間短、加熱均勻、不易造成變壓器絕緣損傷等特點，在安全措施充分到位的情況下，可以避免被處理變壓器的瓦斯保護誤動作。

　　變壓器在干燥過程中應特別注意的問題

　　(1)干燥變壓器時采用的溫度越高,達到飽和的蒸汽壓力越高,干燥的效果越好。但變壓器自身絕緣的耐熱溫度為105℃,為了防止絕緣老化,應將器身溫度控制在95℃左右;

　　(2)變壓器油溫每增加10℃,氧化速度增加一倍,在進行油內干燥時,熱油溫度應限制在85℃左右;

　　(3)絕緣材料過度的干燥會損害絕緣材料內部的結構,只要達到標準規定的絕緣特性數值,即可停止干燥;

　　(4)干燥變壓器時的真空度越高,水分的沸點越低,絕緣內部的水分越易蒸發。但使用變壓器油箱進行干燥時,由于受油箱變形的限制(要求彈性變形不超過箱壁厚度4倍。永久變形不超過箱壁厚度的1.5倍),所以油箱真空度規定為:35kv及以下的變壓器51kPa;60-UO LV的變壓器67kPa;154kv及以上的變壓器80KPa;

　　(5)干燥變壓器時,若油箱頂蓋保溫不好,可能使水蒸氣在頂蓋下更新凝結。所以,應使油箱有良好的保溫帶,抽真空時應在晴天,空氣相對濕度不超過65%,或用干燥過濾的空氣,緩緩地放入,以避免溫度急劇下降;

　　真的就這么簡單|教你如何干燥變壓器

　　(6)采用感應加熱法干燥時,勵磁繞組應盡量靠近油箱壁繞組,避免負荷功率因數過低、繞制勵磁繞組時,應先清除油箱壁上的油污,保溫材料和纏繞繞組;

　　(7)變壓器在干燥中應隨時測試各處溫度,包括干燥罐或油箱壁頂部、底部、器身進出口油溫及進出口熱風溫度。對勵磁繞組密集纏繞并緊貼箱壁的部位(如油箱的圓弧部分),應裝設玻璃溫度計,并限制溫度不超過120℃。對油箱內部測溫,一般應使用測溫電阻或信號溫度計,不允許使用水銀溫度計,各種溫度計在使用前應進行校驗。在干燥變壓器時,可以將高壓繞組的溫度作為器身的代表溫度,若用電阻法計算繞組溫度時,測量必須準確;

　　(8)干燥變壓器時,每班至少應有兩人值班,462h記錄一次溫度、真空度、電流、電壓、絕緣電阻,排放凝結水一次,并定期進行安全防火巡視。
